[목표]
• 삼성 노트북 그래픽 드라이버 장치 구조 이해하기

[목차]

1. 개발환경

2. 내장 그래픽 드라이버 장치 스택 확인

3. 외장 그래픽 드라이버 장치 스택 확인

4. 내장 그래픽 드라이버 장치 인스턴스 경로 확인

5. 외장 그래픽 드라이버 장치 인스턴스 경로 확인

6. 내장 그래픽 드라이버에 연결된 모니터 확인

7. 외장 그래픽 드라이버에 연결된 모니터 확인

8. 내용 정리

1. 개발 환경

http://windev-jsy.tistory.com/6?category=470127

2. 내장 그래픽 드라이버 장치 스택 확인

Intel(R) HD Graphics 4000 클릭 후 마우스 오른쪽 속성 클릭.

3. 외장 그래픽 드라이버 장치 스택 확인

• AMD Radeon HD 8700M Series 클릭 후 마우스 오른쪽 속성 클릭.

4. 내장 그래픽 드라이버 장치 인스턴스 경로 확인

• PCI\VEN_8086&DEV_0166&SUBSYS_C0E8144D&REV_09\3&11583659&0&10

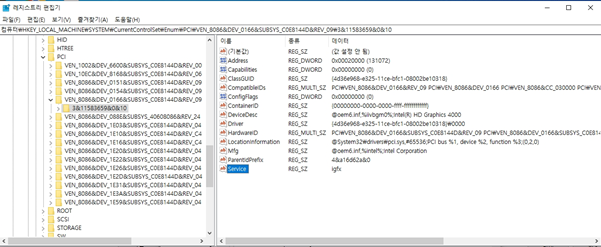

• 장치 인스턴스 경로만 알아도 레지스트리 위치를 빠르게 파악할 수 있다.

• 컴퓨터\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Enum\PCI\VEN_8086&DEV_0166&SUBSYS_C0E8144D&REV_09\3&11583659&0&10

5. 외장 그래픽 드라이버 장치 인스턴스 경로 확인

• PCI\VEN_1002&DEV_6600&SUBSYS_C0E8144D&REV_00\4&403 CB 5C&0&0008

• 장치 인스턴스 경로만 알아도 레지스트리 위치를 빠르게 파악할 수 있다.

• 컴퓨터\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Enum\PCI\VEN_1002&DEV_6600&SUBSYS_C0E8144D&REV_00\4&403 cb5c&0&0008

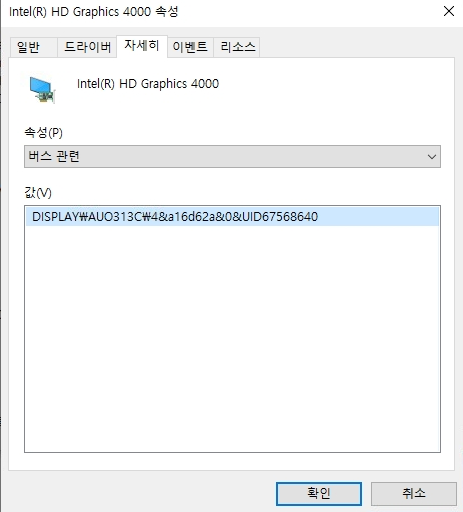

6. 내장 그래픽 드라이버에 연결된 모니터 확인

• 노트북 확장 모니터를 제거 시 모니터 개수가 줄어든 다는 것을 알 수 있다.

• 그럼 버스 관련 속성 값은 무엇일까? 바로 모니터 장치 인스턴스 경로를 말한다.

좀 더 쉽게 설명하면 그래픽 카드에 버스 관련 속성의 값이 바로 모니터의 개수라는 것을 알 수 있다.

더 깊은 내용도 있지만 우린 여기 까지만 일단 이해하자.

• 모니터 1: DISPLAY\AUO313C\4&a16d62a&0&UID67568640

7. 외장 그래픽 드라이버에 연결된 모니터 확인

• 아쉽게도 노트북 외장 그래픽 드라이버 경우 모니터 연결을 확인할 수 없다 버스 관련 속성 필드가 존재하지 않는다.

8. 내용 정리

• 노트북 내장 그래픽 드라이버에 모니터 2대가 연결됨.
